Государственный Университет Управления

Институт заочного обучения

Специальность – менеджмент

Объяснительная записка к курсовому проекту

по дисциплине «Компьютерная подготовка»

по теме: «Алгоритмизация и программирование процессов

обработки данных в среде СУБД типа Fox»

Выполнил студент

Студенческий билет №

Группа №УП4-1-98/2

Вариант №2

Адрес:

Москва, 1999 г.

Содержание.

1.  Введение_______________________________________________ 3

2.  Задание на курсовой проект______________________________ 4

3.  Анализ и постановка задачи_____________________________ 4

4.  Формализация задачи___________________________________ 5

5.  Алгоритмы____________________________________________ 6

5.1.   Создание двухуровневого светового меню____________________________ 6

5.2.   Создание файла данных____________________________________________ 7

5.3.   Чтение файла данных______________________________________________ 8

5.4.   Добавление данных в файл данных___________________________________ 9

5.5.   Печать сведений о суммарной стоимости продукции заданного вида по каждому предприятию и о среднем выпуске этой продукции одним предприятием.____________________ 10

5.6.   Печать сведений о суммарной стоимости и суммарном выпуске каждой продукции.    11

5.7.   Печать упорядоченного по суммарной стоимости списка продукции пяти видов 12

6.  Программы___________________________________________ 13

6.1.   Создание двухуровневого светового меню___________________________ 13

6.2.   Создание файла данных___________________________________________ 15

6.3.   Чтение файла данных_____________________________________________ 16

6.4.   Добавление данных в файл данных__________________________________ 17

6.5.   Печать сведений о суммарной стоимости продукции заданного вида по каждому предприятию и о среднем выпуске этой продукции одним предприятием.____________________ 18

6.6.   Печать сведений о суммарной стоимости и суммарном выпуске каждой продукции.    20

6.7.   Печать упорядоченного по суммарной стоимости списка продукции пяти видов 21

7.  Результаты решений___________________________________ 22

8.  Заключение___________________________________________ 29

9.  Список литературы____________________________________ 30

Реляционные системы управления базами данных (СУБД), такие как FoxBase, FoxBase plus, FoxPro, Visual FoxPro относятся к новому поколению СУБД реляционного типа из семейства dBase – подобных СУБД. Пакеты этого семейства получили широкое распространение, и многие из них были русифицированы.

СУБД типа Fox сохраняет преемственность по отношению к более ранним представителям dBase – подобных СУБД, в отношении структуры баз данных, команд создания и обработки данных, основных типов данных. В тоже время каждая последующая СУБД обладает большими возможностями по сравнению с предыдущими. Так, например, Visual FoxPro по сравнению с FoxPro обладает более значительными изобразительными возможностями.

Данная работа использует язык команд СУБД семейства Fox. Используемые команды, в основном, применимы во всех СУБД этого типа, но отладка велась на русифицированной СУБД FoxPro для Windows версии 2.5b.

Структура ЗАПИСИ исходного ДОКУМЕНТА:

Необходимо:

1.    Определить суммарную стоимость продукции заданного вида и ее средний выпуск одним предприятием.

2.    Для каждого из пяти видов продукции определить суммарную стоимость и суммарный выпуск.

3.    Выдать на печать в порядке возрастания суммарной стоимости продукцию пяти видов.

Исходные данные задачи представляют собой записи заданной структуры, которые должны вводиться с клавиатуры, а затем выводиться в файл данных на магнитный диск. Следовательно, одной из подзадач должна быть задача создания файла данных на магнитном диске.

Созданный файл данных необходимо просмотреть на экране или вывести на печать в виде таблицы с печатью заголовка и шапки этой таблицы. Для этого следующей подзадачей должна являться задача просмотра файла данных. Также должна быть возможность добавления записей в созданный файл данных.

Затем необходимы еще три подзадачи, решение которых позволяет выполнить три пункта курсовой работы:

1.    Выдача сведений о суммарной стоимости продукции заданного вида по каждому предприятию и о среднем выпуске этой продукции одним предприятием.

2.    Выдача сведений о суммарной стоимости и суммарном выпуске каждой продукции.

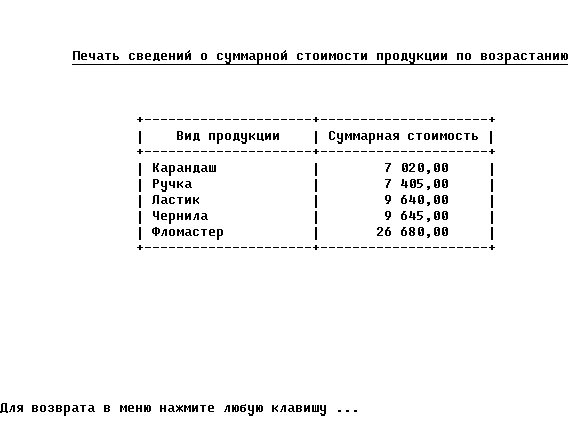

3.    Выдача на печать продукции пяти видов в порядке возрастания ее суммарной стоимости.

Кроме того, для диалога пользователя с системой необходимо создать так называемое, «Меню».

В среде СУБД типа Fox каждая подзадача может оформляться в виде отдельного командного файла с расширением .prg и заканчиваться оператором возврата в вызывающий командный файл.

В данном случае основным командным файлом является файл MainMenu.prg,  который формирует полное экранное меню и осуществляет вызов других командных файлов, в зависимости от выбранного пункта меню:

Кроме того, необходимо предоставить пользователю возможность облегчить процесс создания файла данных, т.е. предусмотреть создание файла данных со структурой заданной в программе, а не выбираемой самим пользователем, что полностью исключит возможные ошибки пользователя в задании имен полей файла данных, что в сою очередь может сказаться на корректной работе всей программы.

5.1.  Создание двухуровневого светового меню

5.2.  Создание файла данных

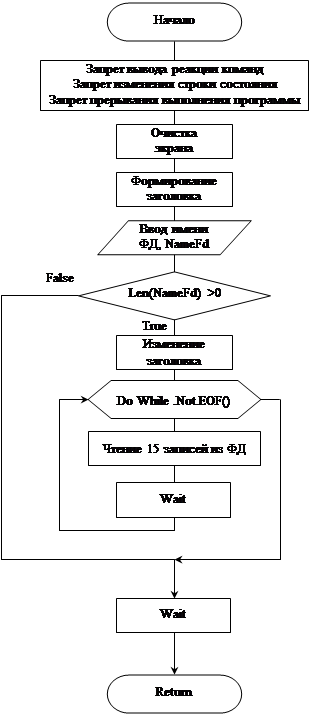

5.3.  Чтение файла данных

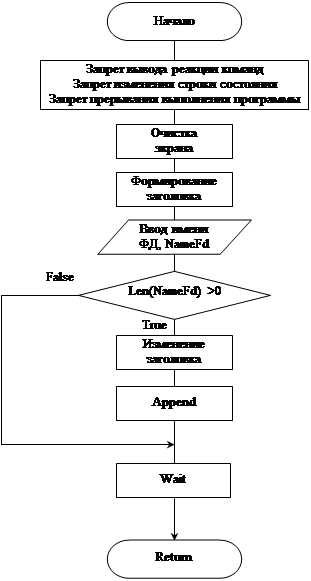

5.4.  Добавление данных в файл данных

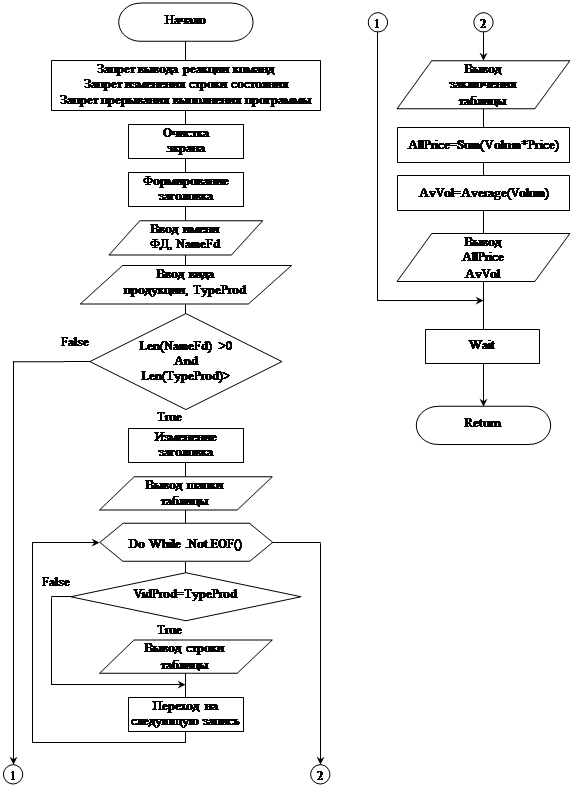

5.5.  Печать сведений о суммарной стоимости продукции заданного вида по каждому предприятию и о среднем выпуске этой продукции одним предприятием.

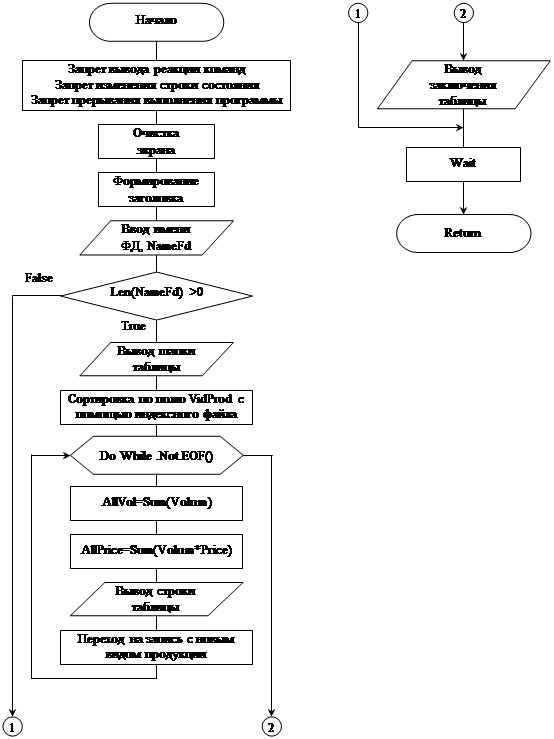

5.6.  Печать сведений о суммарной стоимости и суммарном выпуске каждой продукции.

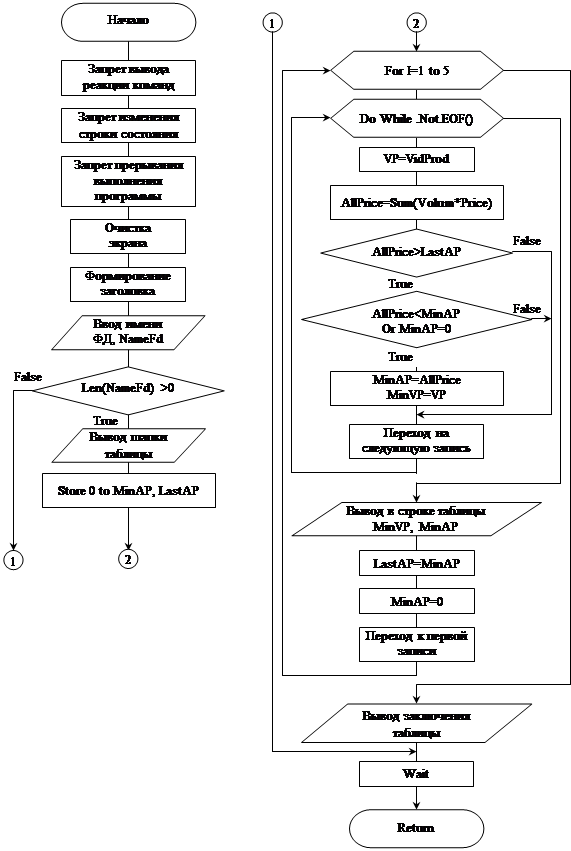

5.7.  Печать упорядоченного по суммарной стоимости списка продукции пяти видов

6.1.  Создание двухуровневого светового меню

* Командный файл иерархического меню MainMenu

set Talk off

set Color to n/W*    && Выбор цвета экрана

Clear

* Описание массивов данных меню

Declare GenMenu(3,2), menuFile(3), menuZad(3), menuExit(2)

* Задание значений элементов массивов

GenMenu(1,1)="  Файл данных  "

GenMenu(1,2)="Работа с файлом данных"

GenMenu(2,1)="    Задание    "

GenMenu(2,2)="Задания на курсовой проект"

GenMenu(3,1)="     Выход     "

GenMenu(3,2)="Выход из программы"

menuFile(1)="Создание"

menuFile(2)="Чтение"

menuFile(3)="Добавление"

menuZad(1)="Задание №1"

menuZad(2)="Задание №2"

menuZad(3)="Задание №3"

menuExit(1)="Выход в Fox"

menuExit(2)="Выход из Fox"

* Формировние главного меню

Do While .T.

set Color to gr+/g, gr+/b    && Установка цвета меню

  Menu Bar GenMenu, 3

  Read Menu Bar to L1, L2      && Вывод главного меню на экран

  Do While L1 > 0      && открыть подменю, если выбран

                        && любой пункт главного меню

  * Формирование подменю

     set Color to gr+/g, gr+/b && Установка цвета подменю

     Menu 1, menuFile, 3,3

     Menu 2, menuZad, 3,3

     Menu 3, menuExit, 2,2

     Read Menu Bar to L1, L2   && Вывод меню на экран

     set Color to n/W*         && Возврат к цвету экрана

* Обработка выбранного пункта меню

    Do Case

    Case L1=0

          Exit        && Выход в панель главного меню

       Case L1=1

          Do Case

            Case L2=1     && Выбрано действие 'Создание нового ФД'

              Do CreateFd

            Case L2=2     && Выбрано действие 'Чтение данных'

              Do ReadFd

            Case L2=3     && Выбрано действие 'Добавление новых данных'

              Do AddFd

          EndCase

       Case L1=2

          Do Case

            Case L2=1     && Выбрано задание №1 из курсового проекта

              Do Zad1

            Case L2=2    && Выбрано задание №2 из курсового проекта

              Do Zad2

            Case L2=3     && Выбрано задание №3 из курсового проекта

              Do Zad3

          EndCase

       Case L1=3

          Do Case

           Case L2=1    && Выбран пункт 'Выход в Fox'

              Return

            Case L2=2     && Выбран пункт 'Выход из Fox'

              Quit

          EndCase

     EndCase

  EndDo

EndDo

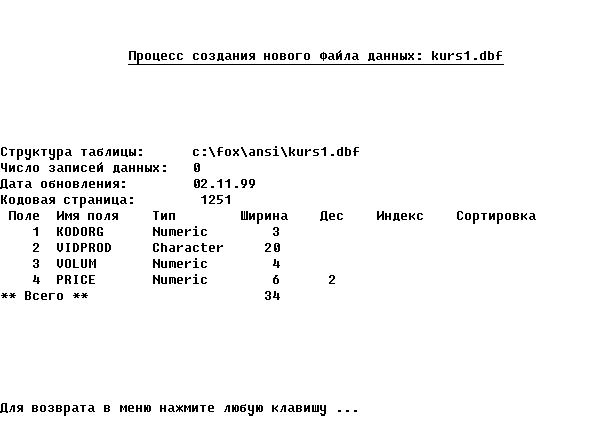

6.2.  Создание файла данных

* Командный файл CreateFd - создание нового файла данных

set Talk off

set Status off

set Escape off

Clear

Zag='Процесс создания нового файла данных'

@ 4,22 to 4,58 Color u/w*

@ 3,22 Say Zag Color u/w*

@ 12,0

Accept ' Укажите имя создаваемого файла данных: ' to NameFd

If Len(NameFd) > 0     && Если имя файла не ввели, то делать нечего

* Изменение заголовка

  Zag=Zag + ': ' + NameFd + '.dbf'

  LenZag=Int(Len(Zag))

  @ 4,Int((80-lenZag)/2) to 4,Int((80-lenZag)/2)+LenZag Color u/w*

  @ 3,Int((80-LenZag)/2) Say Zag Color u/w*

  @ 14,0

Text

 Хотите автоматически создать пустую структуру

 с указанным именем, по заданию курсового проекта (Д/Н)?

EndText

  * Ответ на поставленный вопрос

  Do While .T.

     @ 16,57

     Wait '' to ABC       && Ожидание нажатия клавиши

     If ABC='н' Or ABC='д'

       ABC=Chr(Asc(ABC)-32)    && Смена регистра

     EndIf

     If ABC='Н' Or ABC='Д'

       Exit

     EndIf

  EndDo

  * Создание ФД

  If ABC='Д'            && Автоматическое создание ФД

       Create Table &NameFd ;

            (KodOrg N(3,0), VidProd C(20), Volum N(4,0), Price N(6,2))

       @ 8,0

       set Talk on

       Display Structure    && Вывод созданной структуры

       set Talk off

     Else               && Создание ФД с возможностью заполнения полей

       Create &NameFd

  EndIf

EndIf

* Конец работы

@ 24,0

Wait 'Для возврата в меню нажмите любую клавишу ...'

@ 24,0 Clear

Return

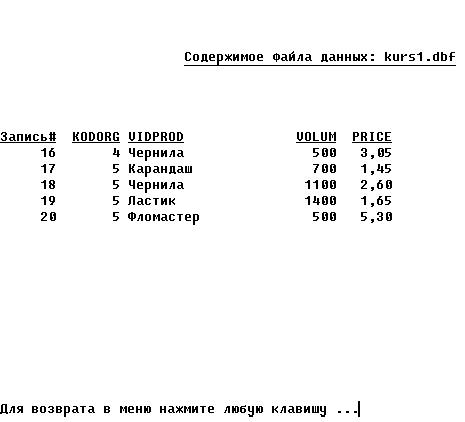

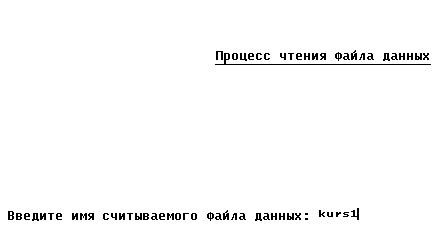

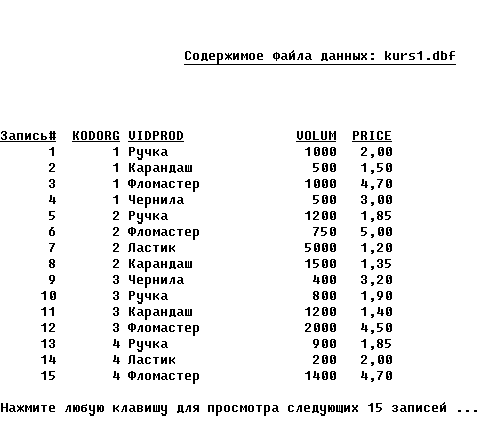

6.3.  Чтение файла данных

* Командный файл ReadFd - чтение файла данных

set Talk off

set Status off

set Escape off

Clear

@ 4,27 to 4,54 Color u/w*

@ 3,27 Say 'Процесс чтения файла данных' Color u/w*

@ 12,0

Accept ' Введите имя считываемого файла данных: ' to NameFd

If Len(NameFd) >0       && Если имя файла не ввели, то делать нечего

* Изменение заголовка

  @ 3,0 Clear to 5,79

  Zag='Содержимое файла данных: ' + NameFd + '.dbf'

  LenZag=Int(Len(Zag))

  @ 4,Int((80-lenZag)/2) to 4,Int((80-lenZag)/2)+LenZag Color u/w*

  @ 3,Int((80-LenZag)/2) Say Zag Color u/w*

* Вывод содержимого файла

  Use &NameFd

  Do While .Not.EOF()  && Цикл вывода порций записей ФД

                        && В определенную область экрана

     @ 7,0

     Display Next 15

     If EOF()=.F.  && В последнем цикле не нужно переводить

                   && указатель и держать паузу

       Skip   && Перевод указателя, чтобы новый экран не начинался

              && с последней записи предыдущего экрана

       @ 24,0

Wait 'Нажмите любую клавишу для просмотра следующих 15 записей ...'

     EndIf

  EndDo

  Close DataBases      && Закрытие ФД

EndIf

* Конец работы

@ 24,0

Wait 'Для возврата в меню нажмите любую клавишу ...'

@ 24,0 Clear

Return

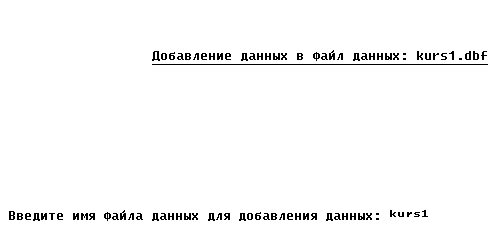

6.4.  Добавление данных в файл данных

* Командный файл AddFd - добавление файла данных

set Talk off

set Status off

set Escape off

Clear

@ 4,25 to 4,56 Color u/w*

@ 3,25 Say 'Процесс добавления файла данных' Color u/w*

@ 12,0

Accept ' Введите имя файла данных для добавления данных: ' to NameFd

If Len(NameFd) >0       && Если имя файла не ввели, то делать нечего

  * Изменение заголовка

  @ 3,0 Clear

  Zag='Добавление данных в файл данных: ' + NameFd + '.dbf'

  LenZag=Int(Len(Zag))

  @ 4,Int((80-lenZag)/2) to 4,Int((80-lenZag)/2)+LenZag Color u/w*

  @ 3,Int((80-LenZag)/2) Say Zag Color u/w*

  * Добавление данных в ФД

  Use &NameFd

  Append

  Close DataBases      && Закрытие ФД

EndIf

* Конец работы

@ 24,0

Wait 'Для возврата в меню нажмите любую клавишу ...'

@ 24,0 Clear

Return

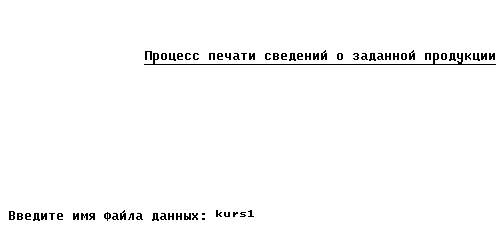

6.5.  Печать сведений о суммарной стоимости продукции заданного вида по каждому предприятию и о среднем выпуске этой продукции одним предприятием.

* Командный файл Zad1 - печать сведений о заданной продукции

set Talk off

set Status off

set Escape off

Clear

@ 4,18 to 4,62 Color u/w*

@ 3,18 Say 'Процесс печати сведений о заданной продукции' Color u/w*

@ 12,0

Accept ' Введите имя файла данных: ' to NameFd

@ 12,0 Clear

@ 12,0

Accept ' Введите вид продукции: ' to TypeProd

If Len(NameFd) >0  And Len(TypeProd) > 0   && Если имя файла или

                                           && вид продукции не ввели,

                                           && то делать нечего

  * Изменение заголовка

  @ 3,0 Clear

  Zag='Сведения о продукции: ' + TypeProd

  LenZag=Int(Len(Zag))

  @ 4,Int((80-lenZag)/2) to 4,Int((80-lenZag)/2)+LenZag Color u/w*

  @ 3,Int((80-LenZag)/2) Say Zag Color u/w*

  Use &NameFd

  * Формирование шапки

  L='+-----------------+---------------+--------+-----------+'

  @ 7,12 Say L

  @ 8,12 Say '| Код предприятия | Объем выпуска |  Цена  | Стоимость |'

  @ 9,12 Say L

  Row=10               && Текущий номер строки для вывода данных

  Do While .Not.EOF()

     If VidProd=TypeProd

* Формирование строки

       @ Row,12 Say '|'

       @ Row,20 Say KodOrg

       @ Row,30 Say '|'

       @ Row,36 Say Volum Picture '# ###'

       @ Row,46 Say '|'

       @ Row,48 Say Price Picture '###.##'

       @ Row,55 Say '|'

       @ Row,57 Say Volum*Price Picture '## ###.##'

       @ Row,67 Say '|'

       Row=Row+1

     EndIf

     Skip

  EndDo

  * Формирование итоговой части таблицы

  @ Row,12 Say L

  Row=Row+1

  * Расчет суммарной стоимости

  Sum Volum*Price For VidProd=TypeProd to AllPrice

  * Расчет среднего выпуска

  Average Volum For VidProd=TypeProd to AvVol

  @ Row,29 Say 'Общая суммарная стоимость:'

  @ Row,56 Say AllPrice Picture '### ###.##'

  @ Row+1,21 Say 'Средний выпуск одним предприятием:'

  @ Row+1,58 Say AvVol Picture '# ###'

  Close DataBases && Закрытие ФД

EndIf

* Конец работы

@ 24,0

Wait 'Для возврата в меню нажмите любую клавишу ...'

@ 24,0 Clear

Return

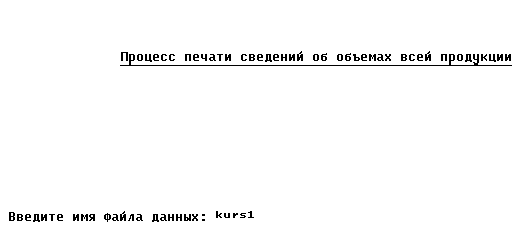

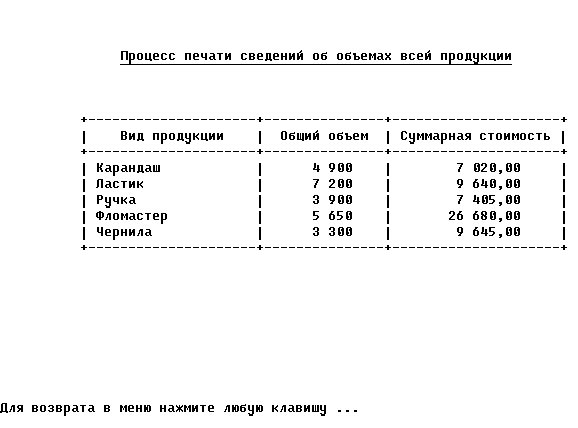

6.6.  Печать сведений о суммарной стоимости и суммарном выпуске каждой продукции.

* Командный файл Zad2 - печать сведений об объемах и стоимости продукции

set Talk off

set Status off

set Escape off

Clear

@ 4,15 to 4,64 Color u/w*

@ 3,15 Say 'Процесс печати сведений об объемах всей продукции' Color u/w*

@ 12,0

Accept ' Введите имя файла данных: ' to NameFd

@ 12,0 Clear

If Len(NameFd) >0    && Если имя файла не ввели, то печатать нечего

  Use &NameFd

* Формирование шапки таблицы

  L='+---------------------+---------------+---------------------+'

  @ 7,10 Say L

  @ 8,10 Say '|    Вид продукции    |  Общий объем  | Суммарная стоимость |'

  @ 9,10 Say L

  * Сортировка данных по виду продукции

  Index On VidProd to &NameFd    && Создание индексного файла

  Use &NameFd Index &NameFd

  * Формирование строк таблицы

  Row=10    && Текущий номер строки для вывода данных

  Do While .Not.EOF()

     VP=VidProd

     RNom=RecNo()       && Запомнить номер текущей записи

     Sum Volum For VidProd=VP to AllVol           && Общий объем

     Sum Volum*Price For VidProd=VP to AllPrice   && Суммарная стоимость

     GoTo RNom          && Вернуться на текущую запись

     @ Row,10 Say '|'

     @ Row,12 Say VidProd

     @ Row,32 Say '|'

     @ Row,37 Say AllVol Picture '### ###'

     @ Row,48 Say '|'

     @ Row,55 Say AllPrice Picture '### ###.##'

     @ Row,70 Say '|'

     * Пропуск записей с отработанным видом продукции

     Do While VidProd = VP And .Not.EOF()

       Skip

     EndDo

     Row=Row+1

  EndDo

  * Формирование итоговой части таблицы

  @ Row,10 Say L

  Close DataBases && Закрытие ФД

  Delete File NameFd + '.idx'    && Удаление индексного файла

EndIf

* Конец работы

@ 24,0

Wait 'Для возврата в меню нажмите любую клавишу ...'

@ 24,0 Clear

Return

6.7.  Печать упорядоченного по суммарной стоимости списка продукции пяти видов

* Командный файл Zad3 - печать упорядоченных сведений о стоимости продукции

set Talk off

set Status off

set Escape off

Clear

@ 4,9 to 4,71 Color u/w*

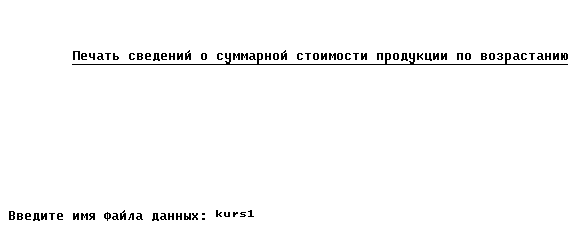

@ 3,9 Say 'Печать сведений о суммарной стоимости продукции по возрастанию' Color u/w*

@ 12,0

Accept ' Введите имя файла данных: ' to NameFd

@ 12,0 Clear

If Len(NameFd) >0       && Если имя файла не ввели, то печатать нечего

  Use &NameFd

* Формирование шапки таблицы

  L='+---------------------+---------------------+'

  @ 7,17 Say L

  @ 8,17 Say '|    Вид продукции    | Суммарная стоимость |'

  @ 9,17 Say L

  * Поиск продукции с наименьшим значением стоимости

  Store 0 to MinAP, LastAP

  For I=1 to 5         && Цикл для пяти видов продукции

     Do While .Not.EOF()  && Цикл поиска нового минимума

       VP=VidProd         && Текущий вид продукции

       RNom=RecNo()       && Текущая запись

       Sum Volum*Price For VidProd=VP to AllPrice

       If AllPrice > LastAP

          If AllPrice < MinAP Or MinAP=0

            MinAP=AllPrice

            MinVP=VP

          EndIf

       EndIf

       If RNom < RecCount()

          GoTo RNom+1      && Переход на следующую запись

       EndIf

     EndDo

* Формирование строки таблицы

     @ 9+I,17 Say '|'

     @ 9+I,19 Say MinVP

     @ 9+I,39 Say '|'

     @ 9+I,46 Say MinAP Picture '### ###.##'

     @ 9+I,61 Say '|'

     LastAP=MinAP     && Предыдущее минимальное значение

                     && (нижняя граница минимальных значений)

     MinAP=0

     GoTo Top         && Возобновить просмотр с первой строки

  Next

  * Формирование итоговой части таблицы

  @ 15,17 Say L

  Close DataBases    && Закрытие ФД

EndIf

* Конец работы

@ 24,0

Wait 'Для возврата в меню нажмите любую клавишу ...'

@ 24,0 Clear

Return

Выбор создания файла данных

Выбор чтения файла данных

Выбор добавления данных в файл данных

Выбор выполнения Задания №1

Выбор выполнения Задания №3

Выход из СУБД

Реляционные СУБД, такие как FoxPro действительно являются мощным  средством управления большим объемом данных. СУБД этого типа позволяют производить быструю сортировку большого массива данных, осуществлять быстрый переход по записям в произвольном порядке, производить быструю выборку большого количества данных из всего массива данных по заданным критериям. В таких реляционных СУБД каждый файл данных рассматривается как двумерная таблица, столбцы которой соответствуют полям записей, а строки соответствуют отдельным записям файла и обращение к данным идет через указание номера записи имени поля. При этом работа с отдельным полем таблицы данных напоминает работу с переменными – обращение к данным максимально упрощено, и пользователю не нужно знать всю иерархическую структуру данных.

Язык команд СУБД семейства Fox содержит широкий набор команд, выполняющих действия сложных конструкций, например, сортировка записей файла сводится только к двум командам. Помимо этого в СУБД предусмотрены команды создания светового меню для организации прямого диалога с пользователем. Все это максимально упрощают написание программ и подтверждает, что реляционные СУБД семейства Fox действительно являются мощным инструментом для создания и обработки баз данных большого объема.

1.   Лемашко Е.В., Романчуков В.Г. Программирование в системе команд СУБД семейства Fox: учебное пособие / ГАУ, М., 1998.

2.   Компьютерный практикум. Программирование в среде Турбо-Паскаль и СУБД типа Fox. Методические указания к выполнению курсового проекта. /Сост.: О.Н. Леонова, И.А. Несмеянов; ГАУ, М.,1998.
