Задача 3.

Для заданої схеми балки (мал. а) підібрати переріз (двотавровий, коритний, прямокутний, квадратний, круглий), якщо допустиме нормальне напруження для матеріалу балки складає [σ]=160 МПа. Порівняти вагу рівноміцних балок, двотаврового та прямокутного перерізів.

Розрахунок.

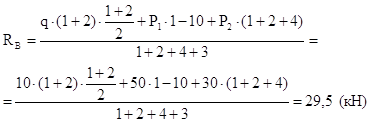

1.    Визначаємо реакції опор балки

2.    Будуємо епюри поперечних сил Q (мал. б) і згинальних моментів М (мал. в).

3.    Знаходимо положення додаткового розрахункового перерізу

4.    Небезпечний переріз, в якому Мmах=96,5 кН м

5.    Із умови міцності за нормальними напруженнями знаходимо осьовий момент опору відносно нейтральної лінії Z

6.    Підбираємо перерізи балки:

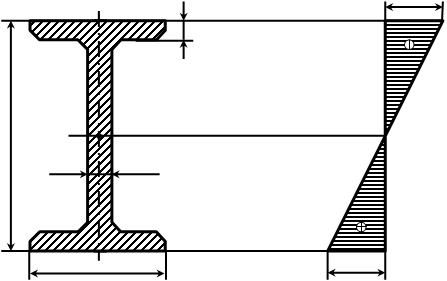

а). двотавровий, для якого має бути WZ=603,12 (см3)

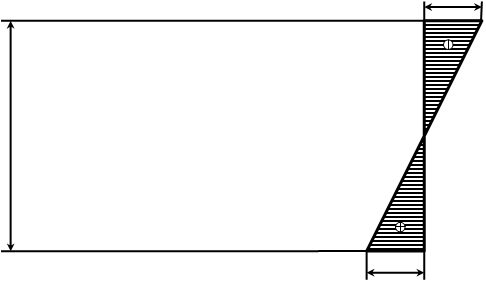

Епюра σ         рр

                                                                                                                          |σ|max=[σ]

                                                                          t

                          h                            C            н.л.

                                                            d

                                                     b

|σ|max=[σ]                          .

За таблицями сортаменту робимо висновок, що міцним є двотавр №36.

    № 36: WZтабл=743 см3, h=360 мм, b=145 мм, d=7,5 мм, t=12,3 мм, Pî=486 Н/м.

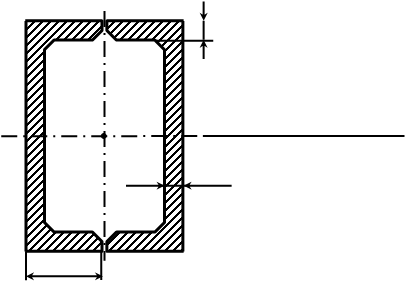

б). коритний (2 швелери), для якого має бути WZ=603,12 (см3)

Епюра σ     рр

                                                                                                                          |σ|max=[σ]

                                                                          t

                                                 C                           н.л.

                h

                                                                          d

                                    b

|σ|max=[σ]                          .

За таблицями сортаменту робимо висновок, що міцним є швелер № 27.

    № 27: WZтабл=308 см3, h=270 мм, b=95 мм, d=6 мм, t=10,5 мм.

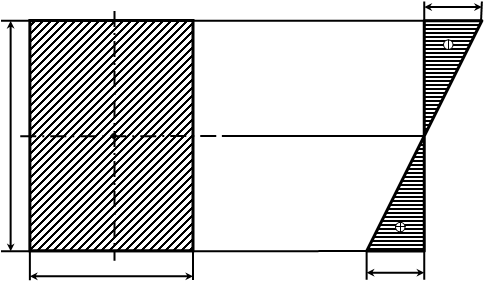

в). прямокутний для якого має бути WZ=603,12 (см3), (b/h=0,5)

Епюра σ     рр

                                                                                                                          |σ|max=[σ]

                                                C                           н.л.

                h

                                              b

|σ|max=[σ]                          .

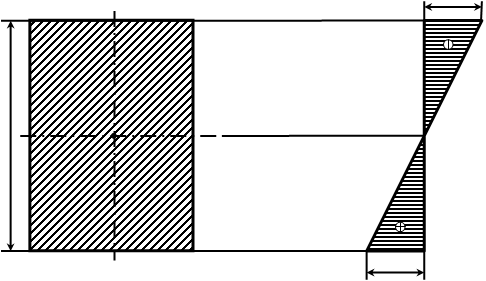

в). квадратний для якого має бути WZ=603,12 (см3), (b=h=а)

Епюра σ     рр

                                                                                                                          |σ|max=[σ]

                                                C                           н.л.

                h

                                              b

|σ|max=[σ]                          .
