МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ТЕКСТИЛЬНЫЙ УНИВЕРСИТЕТ им. А.Н.КОСЫГИНА

Кафедра ПТМ

РЕФЕРАТ

Тема: «Анализ сновального оборудования»

Выполнил студент гр.8-99               /Сушкин О.В./

Принял:

МОСКВА 2002 г.

Процесс снования и предъявляемые к нему требования.

Полученные при перематывание основной пряжи бобины и катушки чаще всего подвергают снованию, чтобы сгруппировать определённое число нитей необхо­димой длины на одной паковке – сновальном валу или навое. Исключением явля­ются случаи, когда шлихтование и ткачество проводятся непосредственно с мо­тальных паковок, например в ковровом ткачестве.

Помимо выполнения основных требований, предъявляемых к любому процессу и сформулированных выше, процесс снования должен удовлетворять также сле­дующим дополнительным требованиям:

натяжение всех нитей при снование должно быть примерно одинаковым и по­стоянным в течение всего времени сматывания их с мотальных паковок;

в процессе снования должна быть получена точно заданная длина нитей на всех сновальных паковках одной партии;

распределение нитей по ширине сновальной паковки должно быть равномер­ным, а поверхность намотки должна иметь строго цилиндрическую форму без за­валов и наплывов у фланцев сновального вала (навоя).

Способы и виды процесса снования.

В производстве практикуются четыре способа снования: партионный, ленточ­ный, секционный и полный. Снование по каждому из этих способов может быть прерывным и непрерывным.

Наиболее распространённым способом снования является партионный, обеспе­чивающий наибольшую производительность.

Применяется он в хлопчатобумажном, шерстяном, шелковом и льняном произ­водствах. Секционный и полный способы снования применяют при выработке технических тканей.

Исследования и опыт работы предприятий показали, что более распространен­ным является прерывный вид снования. Изучение начинают с ознакомления со схемой процесса снования.

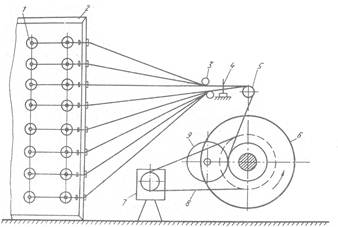

Схема процесса снования.

а, б, в – партионный способ (а и б – привод вала от барабана; в – привод вала от электро­двигателя); г – ленточный способ.

Нити 1 основы, сматываясь с мотальных паковок, помещенных в сновальных рамках, проходят через направляющие детали 2 и делительный рядок 3, огибают мерильный вал 4 и навиваются на сновальный вал (барабан) 5. Укатывающий вал 6 служит для прессования намотки.

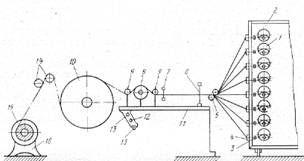

Как видно из рисунка, ленточный способ снования отличается от партионного тем, что намотанная на барабан 5 основа перевивается на ткацкий навой 7. Это приводит к излишним простоям ленточных машин (КПВ машин не превышает 0,3 – 0,4). С целью повышения эффективности ленточных машин сновальные бара­баны делают съёмными; их направляют в шлихтовальный отдел для шлихтования с них основ. По этому принципу изготовлены сновальные машины СЛ-180-Х.

Особенностью полного способа снования является то, что основа с мотальных паковок наматывается непосредственно на ткацкий павой.

В зависимости от вида пряжи и волокна в нитепроводные схемы машин могут быть включены дополнительные устройства (баллоногасители, натяжные при­боры и др.).

Быстроходные сновальные машины для партионного способа снования пряжи с бобин на сновальные валики.

К этим сновальным партионным машинам относятся машины СВ-140, СВ-180, СВ-140-И, СВ-180-И, СВ-120-Л и СВ-230-Л.

Сновальные машины СВ-140 и СВ-180 предназначены для снования хлопчато­бумажной, штапельной и льняной пряжи. На этих машинах можно также сновать шерстяную пряжу для камвольных и тонкосуконных тканей.

Машины СВ-120-Л и СВ-230-Л предназначены для снования льняной и оческо­вой пряжи сухого и мокрого прядения. На машине СВ-230-Л можно также сно­вать шерстяную пряжу для суконных тканей.

Машины СВ-140-И и СВ-180-И предназначены для снования искусственного шелка пологой крутки.

Все перечисленные машины имеют единую конструктивную базу и степень унификации деталей от 88 до 96%. За базу этих машин принята партионная сно­вальная машина СВ-180.

Остов машины состоит из двух чугунных рам, скрепленных между собой стальными связями. Верхняя и задняя части машины закрыты капотом, который имеет откидные двери для доступа к механизмам и электроаппаратуре, находя­щимся внутри машины. Электроаппаратура смонтирована также в электрошка­фах на правой и левой рамах машины.

Сновальный валик получает вращение через муфту, коробку скоростей на два диапазона и клиноременную передачу непосредственно от электродвигателя по­стоянного тока.

Линейная скорость снования устанавливается во время работы машины пово­ротом стрелочного указателя скорости.

По мере увеличения диаметра намотки пряжи на сновальный валик укатываю­щий валик перемещается и, вращая связанную с ним ползушку переключения на­пряжений, изменяет число оборотов электропривода, что обеспечивает постоян­ство заданной скорости снования. На машине применяется независимая тормоз­ная система для сновального, укатывающего и мерильного валиков, что обеспе­чивает при обрыве нити быстрый останов машины.

Раздвижной рядок имеет возвратно-поступательное движение и зигзагообраз­ное размещение гребенок для равномерного распределения нитей на сновальном валике.

Подъём пустого, опускание наработанного сновального валика и закрепление его между пинолями механизированы, управление кнопочное.

На машине установлены два счётчика: один работает от мерильного валика для отсчёта количества метров, другой – от сновального валика и показывает число оборотов.

Машины снабжены унифицированным следящим электроприводом Н-11, обес­печивающим бесступенчатую установку постоянной линейной скорости в диапа­зоне 200-500 или 350-800 м/мин.

Сновальные рамки ШМ-600-И и Ш-1000-И предназначены для сновальных партионных машин СВ-140-И и СВ-180-И.

Сновальная рамка ШМ-600-И стационарная, магазинная, непрерывного снова­ния на 600 рабочих и 600 запасных бобин. Запасные бобины устанавливают во время работы. Рамка собрана из стальных труб по секциям.

Бобинодержатели и нитенатяжители устанавливаются на вертикальных стой­ках. На каждой стойке бобинодержателей имеется десять рабочих и десять запас­ных бобин. Шаг между бобинами по вертикали составляет 180 мм. Бобинодержа­тели могут свободно поворачиваться внутрь рамки для установки бобин и связы­вания концов нитей между бобинами. Нитенатяжители имеют две пары тарело­чек. Величину натяжения нитей можно регулировать наклоном тарелочек и коли­чеством грузовых шайб.

Для останова машины при обрыве нити на рамке имеются сигнальные рядки. Загоревшаяся лампочка указывает, на каком рядке оборвалась нить.

Техническая характеристика сновальной рамки ШМ-600-И.

Техническая характеристика партионных сновальных машин.

Сновальная рамка Ш-1000-И стационарная, прерывного снования, на 1000 бо­бин, собрана из стальных труб по секциям.

Бобинодержатели устанавливаются на вертикальных стойках. Нитенатяжители закрепляются на стойках тормозных рамок, которые при перезаправке отодвига­ются. Нитенатяжители имеют две пары тарелочек. Величину натяжения можно регулировать наклоном тарелочек и количеством грузовых шайб. На каждой стойке устанавливается 20 бобин – по 10 на сторону. Шаг между бобинами по вертикали составляет 200 мм.

Техническая характеристика сновальной рамки ШМ-1000-И.

Сновальная рамка Ш-608-1 к сновальным машинам СВ-140 и СВ-180 предна­значена для прерывного снования с резервной ставкой конических бобин на 608 рабочих и 608 резервных (с установкой резервных бобин во время работы).

Остов рамки состоит из горизонтальных и вертикальных труб, соединенных вверху муфтами.

Внизу вертикальные трубы крепятся резьбовыми соединениями к швеллерам. На швеллерах крепится механизм поворота стоек бобинодержателей. На каждой стойке устанавливаются 8 рядов бобин (по две рабочие и две запасные бобины в каждом ряду). Стойки при перезаправке поворачиваются от электродвигателя.

Нитенатяжители крепятся на прутках, соединенных между собой продольными трубами в общую для каждой стороны шпулярника тормозную рамку.

При перезаправке тормозные рамки отводят от бобин. Перемещение их осуще­ствляется вращением маховика, расположенного в конце рамки. Сновальная рамка имеет с каждой стороны по 8 рядов сигнальных крючков, связанных с тира­тронной станцией. При обрыве нити машина останавливается и загорается только одна лампочка в ряду, что позволяет быстро обнаружить обрыв.

Сновальная рамка Ш-616-Ш секционного типа для прерывного снования на 616 рабочих и 616 запасных бобин рассчитана для работы с бобин увеличенного раз­мера, получаемых с мотальных машин М-150-2. Конструкция сновальной рамки аналогична конструкции рамки Ш-608-1.

Техническая характеристика сновальных рамок.

Партионная сновальная машина для мягкого снования СВМ-180.

Машина предназначена для партионного способа снования с малой плотностью навивания нитей (пряжи) на сновальный валик с перфорированным стволом для дальнейшего крашения нитей. Конструкция сновальных машин СВМ-180 анало­гична конструкции сновальной машины СВ-180.

Техническая характеристика сновальной машины СВМ-180.

Ленточная сновальная машина СЛ-250-Ш.

Машина предназначена для ленточного способа снования шерстяной и хлопча­то­бумажной пряжи с конических бобин с последующим перевиванием её на ткац­кие навои.

Остов машины состоит из двух чугунных рам и стальных связей из труб и швеллера, он является основой для крепления сновального барабана и других ме­ханизмов.

Сновальный барабан служит для навивания на его поверхность лент основы. Он имеет форму двадцати четырёхгранника с периметром, равным 4 м. Его гранями являются деревянные бруски, соединенные с тормозными ободами. На левой сто­роне сновального барабана в каждый деревянный брусок врезаны металлические угловые рычаги, образующие с брусками угол для укладки лент. Угол наклона рычагов можно регулировать от 0 до 26° посредством винта и шарнирных соеди­нений. Главный вал сновального барабана устанавливается в шариковых подшип­никах между рамами машины.

Сновальный барабан приводится в движение посредством индивидуального электродвигателя, установленного с левой стороны машины на отдельной плите. Передача осуществляется клиновидными ремнями. Привод сновального барабана имеет три сменные шкива, благодаря которым можно сновать на шести скоростях.

Включение и выключение привода барабана осуществляется механизмом пуска и останова, кинематически связанным с тормозом. Торможение сновального ба­рабана производится четырьмя тормозными колодками, размещенными на ма­шине по две с каждой стороны и действующими на обода сновального барабана. Машина автоматически останавливается также от счётчика при навивании полной длины ленты с помощью электрических кнопок и вручную.

Суппорт предназначен для группирования нитей в ленту требуемой ширины, для направления и укладывания лент на сновальный барабан и прокладывания разделительных цен.

Нити группируются в ленту с помощью ценового и ленточного берд, установ­ленных на суппорте. Перемещение суппорта при укладывании лент на сноваль­ный барабан производится посредством ходового винта по направляющим связям остова машины. Стол суппорта поддерживается опорной рамкой с роликами.

Для прокладывания цен служит зевообразователь. Ленточное бердо состоит из двух частей и укрепляется в стойках, образуя угол. На суппорте установлен деся­тичный счетчик для измерения в метрах длины первой ленты. Длина последую­щих лент отмеряется счетчиком числа оборотов сновального барабана.

Механизм навойной стойки предназначен для одновременного перевивания всех лент с барабана на навой. Навой приводится во вращение от отдельного электродвигателя. Осевое перемещение навоя при перевивании основы произво­дится посредством ходового винта, который получает движение от механизма пе­редачи движения суппорту и ткацкому навою. При перевивании на навой нити огибают два скала (верхнее и нижнее), что обеспечивает равномерное натяжение основы. Величина натяжения регулируется колодочным тормозом барабана. Ма­шина снабжена механизмом подъема навоя.

Механизм передачи движения суппорту и ткацкому навою получает вращение от сновального барабана. Суппорт и навой приводятся в движение каждый от сво­его ходового винта. При сновании лент винт перемещения навоя отключается с помощью кулачковой муфты. При перевивании основы с барабана на ткацкий на­вой отключается винт суппорта.

Для отматывания ленты при отыскании конца оборвавшейся нити необходим поворот сновального барабана в обратном направлении. Обратный ход барабана производится нажатием на подножку и переключением направления вращения в обратную сторону с помощью кнопочной станции.

Техническая характеристика сновальной машины СВМ-180.

Ленточные сновальные машины СЛ-140-Х и СЛ-180-Х.

Машины предназначаются для ленточного способа снования нитей из искусст­венных и синтетических волокон.

Для повышения производительности процессов снования и шлихтования на машинах этой системы предусматривается съёмный сновальный барабан.

Сновальный барабан металлический с постоянным конусом, монтируется на специальной тележке, снабженной шарнирно закрепленными колёсами, позво­ляющими транспортировать барабан с навитой на него основой непосредственно по полу.

Каждый сновальный барабан имеет свой ленточный тормоз для быстрого оста­нова машины в процессе снования. После окончания навивания основы барабан отключается от головки и вместе с тележкой отвозится к шлихтовальной машине, а на его место устанавливается другая тележка с порожним сновальным бараба­ном. Для установки сновального барабана с навитой основой у шлихтовальных машин предусматривается специальная стойка.

Для основ, не требующих эмульсирования и шлихтования, на сновальных ма­шинах предусматривается механизм для пере матывания основы со сновального барабана на ткацкий навой. В этом случае процесс снования происходит, как на обычных ленточных машинах.

Машины состоят из следующих основных узлов: остова, приводной головки, сновального стола, механизма перевивки, двух выкатных взаимозаменяемых те­лежек со сновальными барабанами.

Механизмы машины, кроме сновального барабана, смонтированы на общем швеллерном основании. Основание имеет катки, на которых машина перемеща­ется при сновании, центрируя сновальный стол по центру рамки для бобин. Катки приводятся в движение электродвигателем мощностью 0,6 кВт, который включа­ется и выключается автоматически при перемещении сновального стола.

Снование и перевивание производятся единым приводом, позволяющим прово­дить снование и перевйвание с постоянной скоростью.

Постоянная скорость поддерживается автоматически вариатором. Пуск и оста­нов барабана производятся от подножки и кнопок.

Автоматический останов при обрыве нитей осуществляется от сигнальных ряд­ков сновальной рамки для бобин, при прокладывания цен и навивании полной длины ленты – от счётчиков.

Пуск и останов навоя производятся от подножки, а автоматический останов на­воя – от счётчика длины основы.

Сновальный стол при сновании и навой при перевивании перемещаются от ме­ханизма подач. В зависимости от толщины нитей и плотности основы механизм обеспечивает 54 подачи от 0,071 до 2,3 мм. Для прокладывания цен, установки длины нитей и измерения скорости снования имеется счётный механизм. При на­вивании установленного количества метров (по оборотам барабана), а также при навивании полной длины ленты происходит останов машины, сопровождаю­щийся световой сигнализацией. Счётчик оборотов барабана рассчитан на 2190 оборотов. Барабан имеет ленточные тормоза.

Механизм перевивки на машине позволяет устанавливать навои шириной от 700 до 1800 мм с дисками диаметром до 700 мм. В приводной головке смонтиро­ваны привод машины, счетный механизм, механизм передвижения машины, ко­робка подач, электрооборудование. На сновальном столе смонтированы ленточ­ное и ценовое бердо, прибор для снятия статического электричества. При навива­нии ленты на барабан сновальный стол перемещается вдоль машины, получая движение от винта коробки подач. Привод машины состоит из электродвигателя, редуктора и вариатора.

Техническая характеристика сновальных машин СЛ-140-Х и СЛ-180-Х.

К ленточным сновальным машинам СЛ-140-Х и СЛ-180-Х применяются сно­вальные рамки Ш-600-Х, Ш-1000-Х для прерывного снования, немагазинные, стационарные, собранные из стальных труб по секциям. Бобины, или копсы, раз­мещаются горизонтально на вертикальных стойках.

Натяжные приборы крепятся шарнирно на горизонтальных неподвижных рей­ках и связаны штифтами с подвижными рейками. Натяжение нитей изменяется с помощью различных грузовых шайб и изменением угла перегиба нити в приборе путем поворота всех приборов одновременно на каждой стороне рамки. Рейки с натяжными приборами смонтированы на тормозных рамках, которые могут ото­двигаться от бобин, или копсов. Благодаря этому создается удобство при переза­правке.

Нити с бобин, или копсов, через натяжные приборы направляются в контроль­ные крючки сигнальных рамок. При обрыве нити контрольной крючок падает и замыкает электроцепь, происходит останов машины и загорается тиратрон того ряда, в котором произошел обрыв.

Техническая характеристика сновальных рамок.

Сновальные машины СТ-210-ОПБ и СТ-255-СБ.

Машины предназначены для снования основ из крученых синтетических нитей и хлопчатобумажной пряжи с вращающихся крутильных катушек непосредст­венно на ткацкие навои для станков, вырабатывающих тяжелые технические ткани.

Машины тяжелого типа изготовлены на единой конструктивной основе. Для повышения производительности машины могут передвигаться по рельсам отно­сительно двух сновальных рамок для катушек, установленных стационарно. Ко­гда дорабатывается партия катушек на одной рамке, машина передвигается к дру­гой, на которой ранее выставляется ставка катушек. Передвижение машины осу­ществляется от индивидуального электродвигателя.

В машинах автоматизированы переключение, скорости двигателя для получе­ния необходимых скоростей снования в зависимости от диаметра намотки нитей на навой, останов машины при окончании снования, процесс снятия наработан­ных навоев, зажим навоев в патроны и другие производственные операции.

Остов машин состоит из чугунных рам, соединенных между собой связями раз­личных профилей. На машине имеются валы, которые придают основе опреде­ленное направление, создают равномерное натяжение нитей по ширине заправки и позволяют получить дополнительную вытяжку основы за счет разности своих окружных скоростей. В узле установлено 5 вращающихся валов, связанных ме­жду собой шестернями, и одно неподвижное скало с вертикальным регулирова­нием.

Укатывающее устройство предназначено для укатывания основы и придания ей цилиндрической формы. При увеличении диаметра намотки укатывающий валик перемещается, производя при этом переключение скоростей главного электродви­гателя.

Навойное устройство предназначено для закрепления навоя и передачи ему вращения.

На машинах имеется рядок, предназначенный для равномерного распределения нитей по ширине навоя.

Привод, предназначенный для вращения ткацкого навоя со средней линейной скоростью 50 м/мин, состоит из редуктора и дифференциального механизма и оборудован колодочным тормозом. Привод заправки предназначен для поворота валов в зависимости от заправки основы и для механического зажима навои в центрах.

Подъёмное устройство предназначено для снятия наработанного навоя с ма­шины, погрузки его на тележку, а также для установки порожнего навоя на ма­шину.

Механизм передвижения машины предназначен для перемещения машины от одной сновальной рамки к другой.

Машина снабжена меточным прибором, счетчиком метража и прибором для снятия статического электричества.

Техническая характеристика машин СТ-210-ОРБ и СТ-255-СБ.

Для сновальных машин СТ-210-ОПБ и СТ-255-СБ применяют сновальную рамку ШКС-2256.

Рамка двухкаркасная, трехсекционная, двусторонняя для установки на ней до 2256 двухфланцевых катушек.

Остов рамки состоит из двух каркасов, каждый из которых имеет три секции, сваренные из стальных труб. Секции с помощью чугунных оснований крепятся к фундаменту или полу. В верхней части секции рамки связаны распорными тру­бами и тягами.

На восьми горизонтальных трубах секции имеются шпильки для установки ка­тушек. На передней стойке секции установлены кронштейны с нитепроводни­ками.

Стойку сновальной рамки устанавливают отдельно от неё между машиной и рамкой на расстоянии 4 м от рамки и 0,5 м от машины. Стойка состоит из двух литых чугунных рам, жёстко соединенных связями. На рамах установлены два кронштейна, на которых смонтированы переднее регулируемое по высоте скало, неподвижное заднее скало, верхний и нижний бердодержатели. Бердодержатели с бердом для выравнивания заправки перемещаются по ширине машины с помо­щью винта с рукояткой. На верхнем бердодержателе находится откидной направ­ляющий валик.

Техническая характеристика сновальный рамки ШКС-2256.

Список литературы.

1.   Власов П.В., Никифоров С.И. и др. Проектирование ткацких фабрик        изд-во «Лёгкая индустрия» 1971г.

2.   Алешин П.А., Полетаев В.Н. Лабораторный практикум по ткачеству изд-во «Лёгкая индустрия» 1979г.

3.   Гордеев В.А., Волков П.В. Ткачество изд-во «Лёгкая и пищевая промышлен­ность» 1984г.
